淺析耐火磚砌筑的磚縫要求
耐火磚之間的磚縫，不但為運行狀態下高溫熔融態爐渣的滲入及侵蝕提供了通道，而且這種爐渣侵蝕本身也促使磚縫不斷加大。這兩種作用，都使爐渣與耐火磚側面接觸的表面增大，并使耐火磚在每一次由于熱引起的收縮膨脹循環過程中，使耐火磚側面遭受過度應力。爐渣在磚縫中不僅沿著徑向，而且還沿著耐火磚的圓周方向對爐磚產生侵蝕作用。特別是在耐火磚側面存在周向裂紋時，周向侵蝕速度更快，使耐火磚表面發生塊狀剝落。因此耐火磚周向裂紋比徑向裂紋對耐火磚壽命的影響和作用都更大。
1、粘土磚砌體為5~6mm；2、高鋁耐火磚砌體為7~8mm；3、剛玉耐火磚砌體為9~10mm；4、輕質粘耐火磚砌體為5~6mm；
5、硅磚砌體為12~13mm；6、鎂質耐火磚砌體為10~14mm。我們首先看一下在實際生產中耐火磚尺寸允許的偏差。

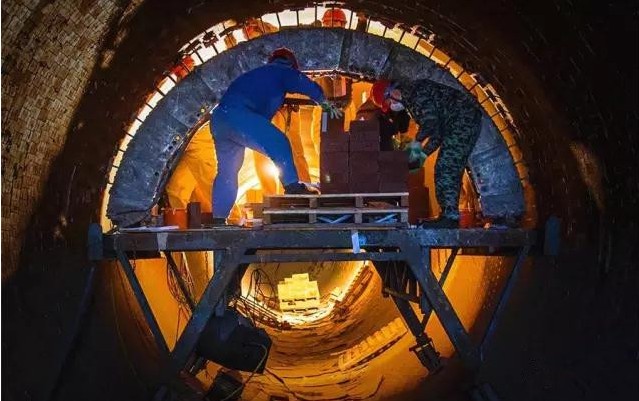

所以在實際砌筑中，必須達到一下砌筑原則才能達到耐火材料的行業砌筑要求，一、砌筑耐火磚時磚縫必須飽滿，灰漿應從縫中擠出，不允許出現空縫，更不能向灰縫中灌灰漿，灰漿飽滿度必須大于95﹪。
二、砌體每砌到0.5ｍ高時須勾縫一次，然后方可向上砌筑，勾縫要求平滑。
三、砌筑煅燒室異型耐火磚時，不應超過四層砌體就要仔細全面地進行一次勾縫，勾縫時應用濃泥漿，以保證砌體的嚴密性。
四、砌筑過程中，必須仔細認真地進行外表勾縫，切須保證外觀平直光滑。
五、砌體的磚縫厚度應用塞尺檢查，塞尺寬度為15ｍｍ，厚度等于被檢查磚縫的厚度，采用符合設計磚縫厚度的塞尺，用力插入時，其深度不超過20ｍｍ，則為合格。
微信洽談
