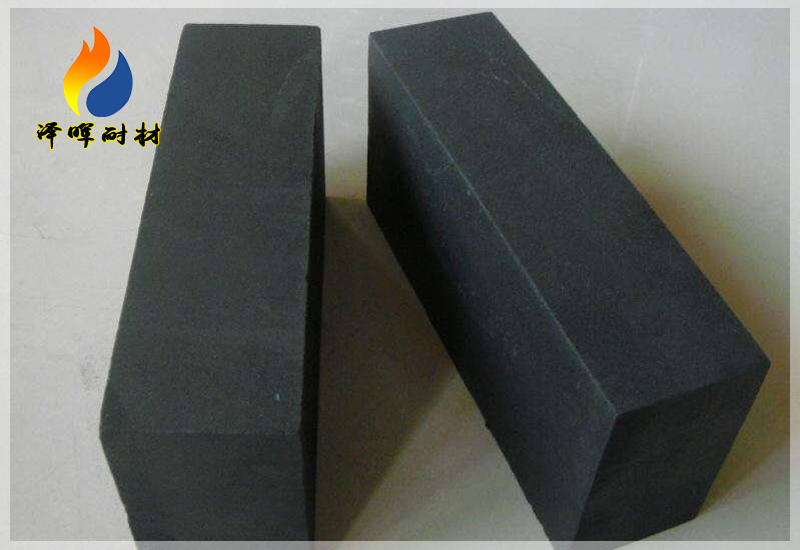

鋁碳磚相的分類和用途
以AI2O3和C為主要成分的含AI2O3 35%-85%、含C7%-35%的鋁碳磚耐火材料。可分為燒成磚和不燒磚兩大類。
鋁碳磚耐火度高,化學穩定性良好,耐侵蝕。如在配料中添加ZrO2 ,能獲得良好的抗熱震性。含A I2O3 72%-85%、C 7%-8%的燒成鋁碳磚的耐壓強度可達110-120MPa , 1400℃抗彎強度達25MPa ；含AI2O3 35%-46%、C+SiC 30%-37%的燒成鋁碳磚的耐壓強度為21-28MPa。
鋁碳磚主要用作滑動水口滑板、連鑄中間包整體塞棒等，也可用作鐵水預處理用包襯和盛鋼桶內襯 等。
該系列產品一鋁礬土熟料,剛玉,石墨為主要材料，參入多種微分添加劑，具有微孔指標好,抗堿性能優良,導熱系數高等優點。適用于不同爐容高鋁的爐腰,爐腹,冷卻壁鋁磚等部位。
以剛玉（或高鋁礬土、莫來石）和石墨為主要原料制造的含碳耐火制品。按制造工藝的不同可將鋁 碳磚分為燒成鋁碳磚和不燒鋁碳磚。
制造燒成鋁碳磚的工藝要點：在氧化鋁質主要原料中摻入炭素原料,并添加 硅粉、SiC粉，鋁粉等少量其他原料,以酚醛樹脂或瀝青為結合劑，經辭k混合、等靜壓成型（或機壓 成型）,在還原氣氛中燒成。
制造不燒鋁碳磚的工藝要點同不燒磚。
燒成鋁碳磚屬于陶瓷結合或陶瓷一碳復合結合材料,它大量用作連鑄用滑動水口滑板、長水口、浸 入式水口上、下水口磚和整體塞棒等。不燒鋁碳磚屬于碳結合材料，由于抗氧化性明顯優于鎂碳磚，抗 Na2O系渣的侵蝕性能優良，因此在鐵水預處理設備中得到了廣泛的應用。
微信洽談
