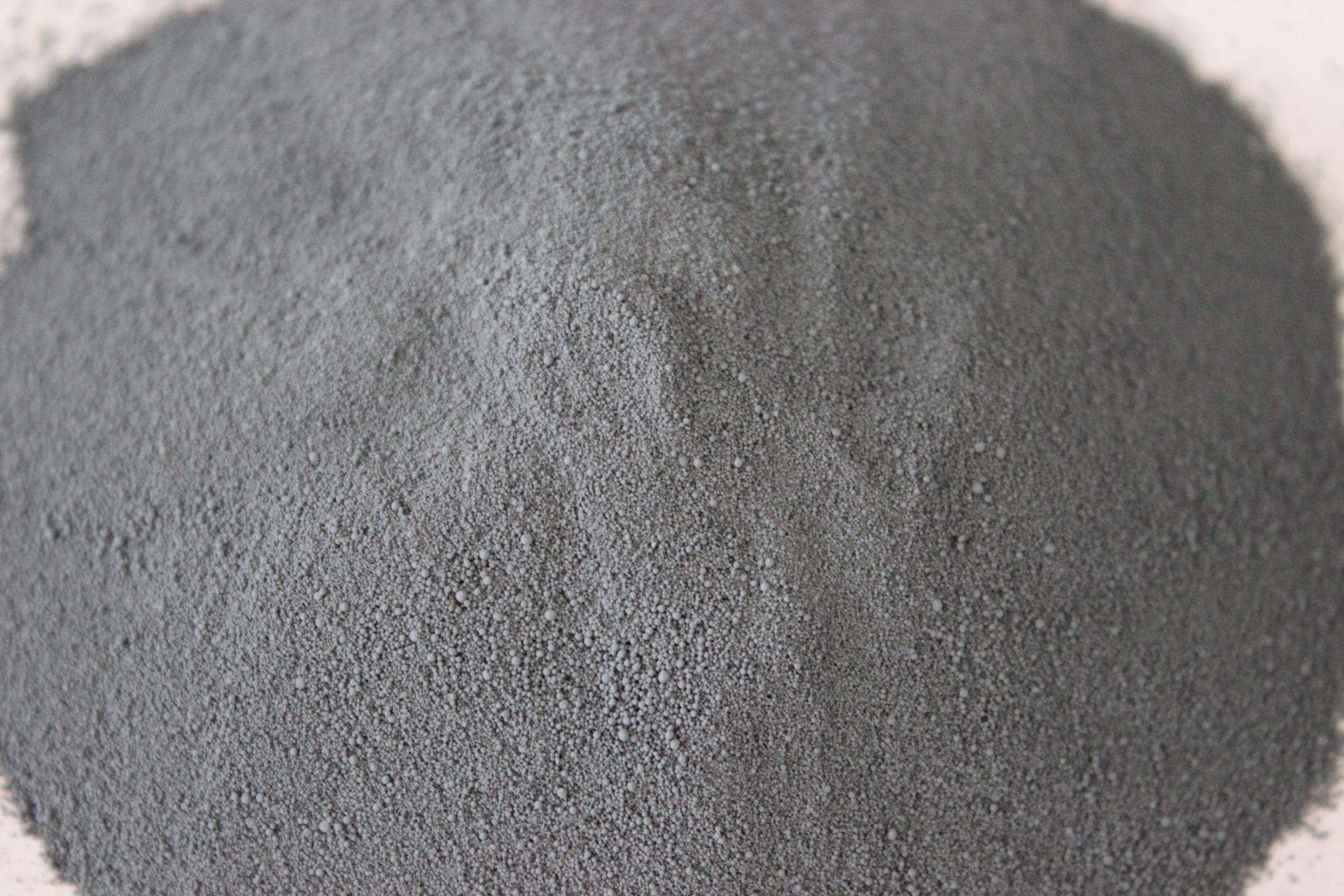

耐火原料微硅粉使用方法及注意事項(xiàng)
一、應(yīng)用于耐火材料；根據(jù)耐火材料原料性能的不同，進(jìn)行正交設(shè)計(jì),通過(guò)對(duì)比試驗(yàn)，選擇最佳配方。耐火材料通常使用非加密微硅粉。
二、應(yīng)用于高性能混凝土配合比設(shè)計(jì)
1、相容性：微硅粉與減水劑、粉煤灰、礦粉、纖維等相容性良好；
2、坍落度：由于其填球應(yīng)，耐火混凝土的粘滯性較高,因此摻微硅粉混凝土的脫度設(shè)計(jì)要求比普通混凝土商2--3cm ; 摻入量制造高強(qiáng)度及噴射混凝土 ,微硅粉摻入量為水泥量的6--12% ;對(duì)于水下工程混凝土 ,其摻量略高;而將微硅粉作為助泵劑使用時(shí),摻入量滅為2%左右。通過(guò)配合比試驗(yàn)確定最終配合比。微硅粉與水泥、骨料同時(shí)加入攪拌，嚴(yán)格按規(guī)范施工，同時(shí)必須加強(qiáng)養(yǎng)護(hù)。
三、加料與攪拌
1、通常混凝土工業(yè)使用增密型微硅粉,因此可選擇人工加料或自動(dòng)加料。
2 、由于微硅粉獨(dú)有的超細(xì)特性，微硅粉要求在骨料投料后立即投入，不得將粉狀微硅粉加入已拌和妥的混凝土中。
3、滲入微微硅粉耐火混凝土的攪拌時(shí)間比普通混凝土要延長(zhǎng)30-40。,以獲得電好的均勻性。
4 、摻入微硅粉混凝土的運(yùn)輸沒(méi)有特別要求，與普通混凝土相同。
四、澆注和養(yǎng)護(hù)
1、微硅粉耐火混凝土的振搗要求密實(shí)，不得漏振、欠振，也不得過(guò)振。一般振搗時(shí)間為10--30s ;
2、要求混凝土連續(xù)供應(yīng),以防止冷接茬，造成隱患。接茬時(shí)間不得超過(guò)lOOmin ;
3、微硅粉耐火混凝土養(yǎng)護(hù)過(guò)程中防止水份的過(guò)早蒸發(fā)非常重要。因此，澆注完華，立即覆膜、并鋪設(shè)麻袋、澆水養(yǎng)護(hù)。
微硅粉用編織袋套塑料內(nèi)密封袋包裝，在貯存和運(yùn)輸過(guò)程中注意防水、防潮。
微信洽談
