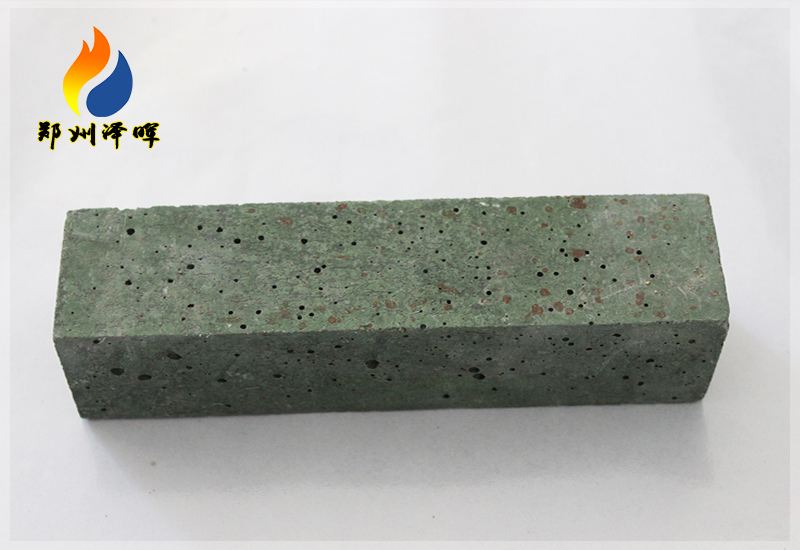

鉻剛玉的性能
鉻剛玉的主要成分為AL2O3和Cr2O3 ,兩者形成連續型固溶體，根據AL2O3-Cr2O3二元相圖，向AL2O3單相材料中添加Cr2O3 ,不但沒有降低材料的耐火度，反而耐火度隨著Cr2O3含量的提高而升高。
在剛玉材料中添加Cr2O3 ,隨若溫度的升高，AL2O3和Cr2O3逐漸形成固溶體,使剛玉顆粒和基質緊密結合,進一步在剛玉顆粒表面形成環狀的固溶帶，使材料在高溫下顆粒和顆粒之間，顆粒和細粉之間緊密結合,且結合相為鋁鉻固溶體相，熔點較高,即使在高溫下依然保持結合強度，故鉻剛玉質耐火材料均具有較強的常溫力學性能和高溫力學性能。
AL2O3是耐火材料優質組分,可以與多種氧化物形成高熔點化合物。例如，AL2O3和Cr2O3可形成連續型固溶體，此固熔體的熔點2050℃以上；Cr2O3和MgO/FeO形成高熔點的鎂鉻尖晶石/鉻鐵尖晶石；Cr2O3與Cu20可形成熔點在1600℃以上的化合物；Cr2O3與Si02形成的低共熔物的熔化溫度達1720℃等。
此外Cr2O3還能提高溶渣的粘度,溶渣粘度的提高可減緩熔渣向耐火材料的滲入速度。綜上,Cr2O3可提高耐火材料抗溶渣侵蝕性能和剝落性能。
微信洽談
