精品人妻系列无码人妻漫画-中文字幕亚洲色妞精品天堂-亚洲成av人片在线观看-国产又粗又猛又爽的视频a片-色视频网-成 人 网 站 在 线 免费 观 看-亚洲欧美偷拍另类a∨色屁股-三级成年网站在线观看-国产一级精品毛片-超碰在线一区-99久久无码一区人妻a片蜜-成人无码av网站在线观看-欧美精品第二页-老太脱裤子让老头玩xxxxx-真实国产乱子伦对白在线播放

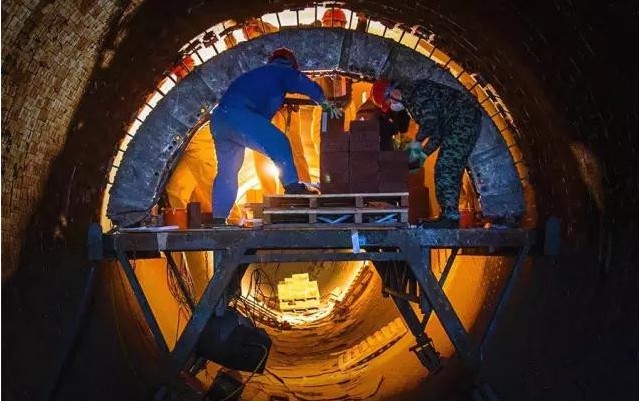

筒體徑向變形的控制措施

　　在筒體結構設計中，應采取下述措施來減少筒體徑向變形：

　　1.增強筒體的剛度 適當加厚筒體鋼板。生產實踐和理論分析表明，一般回轉窯在軸向彎曲強度上有較大的安全度，但徑向剛度往往不足，徑向變形較大。因此，國外回轉窯的筒體鋼板曾普遍加厚，尤其是增加輪帶下和輪帶附近的筒體鋼板厚度。在掉磚的主要部位之一，燒成帶筒體也有加厚的必要。然而，窯筒體的重量(不包括輪帶和齒圈)占窯總重量的45-5 5 % 。如 ?3 .5×145米的窯，筒?體壁厚增大1毫米，鋼板重量增加約12.5噸，因此選定厚度要慎重。單純以增加筒體厚度來增加筒體的徑向剛度，其效果不顯著，應與其它措施配合使用。

　　2.輪帶與筒體的間隙大小應合適。我們從以下三方面來討論;

　　(1)在設計時，應使輪帶與筒體的間隙盡可能小。對于廣泛采用的活套輪帶，其間隙要適當。理想狀態下，應該是當窯運轉時，輪帶恰好箍住筒體墊板，既無過盈又無縫隙。這樣就使在輪帶下的筒體變形與輪帶變形一樣，既起到加強筒體徑向剛度的作用，又不致產生巨大的“縮頸溫度應力”。但為了避免由于筒體和輪帶的溫度變動時，而產生過大的溫度應力，宜采用熱態下有2～3毫米的間隙。同時，在窯安裝時，此間隙應大于輪帶、筒體、墊板制造中，所產生的它們直徑尺寸的橢圓度、圓錐度等公差的總和。由理論分析和實測表明，這個間隙大小對筒體的徑向變形影響很大。如果設計得當，是個既省錢又有力的措施，應予以極大的重視。

　　(2)在運轉中，應保持輪帶和筒體墊板的合適間隙。雖在設計中，確定了合適的輪帶和筒體墊板的間隙。但在長時期的運轉中，此間隙由于磨損而變大。導致筒體徑向變形很快增大。為此采取以下措施：把墊板做成可以更換的結構，可定期更換墊板，以保持合適的間隙;采用耐磨材料的墊板，以延長墊板的使用壽命;在輪帶內表面和限位擋圈側面進行潤滑，以減少磨損。由于此處溫度可達200～300℃，則應采用含石墨或MOS2 的潤滑脂。

　　(3)在點火時，控制輪帶和筒體墊板間隙的變化。對大直徑的窯，要嚴格遵守點火程序，以控制耐火磚表面溫升的速度。如果耐火磚升溫過快，則筒體溫升也快，而輪帶溫升較慢，有可能使間隙為零并進而過盈，造成過大的“縮頸溫度應力”;反之，如間隙較大，使筒體徑向變形過大，易造成掉磚。國外已研制一種連續監視此間隙的***測量儀器。
